フロントタイヤに当たる走行風を自作フェンダートリムで整流し、燃費UPせよ!

出典:ムーンクラフト



記念すべき第11弾は「自作フェンダートリム」による空力チューン

フェンダートリムとは前後フェンダーに張り付けるタイプのエアロパーツで、タイヤのはみだしを防ぐオーバーフェンダーと似ているパーツである。

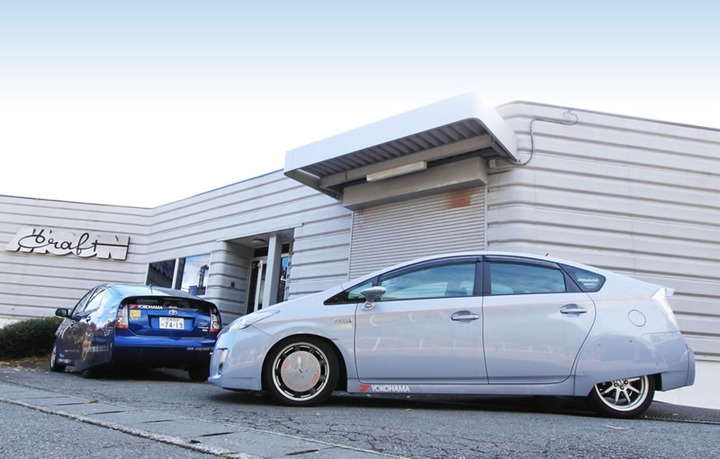

上の画像はムーンクラフトのエアロで武装したプリウスであり、手前のプリウスはフロントフェンダーにボディ同色のフェンダートリムを装着している。



そこで今回は、フロントタイヤを覆うスパッツ的な「フェンダートリム」を自作し、その空力効果を燃費向上で確かめてみることにした。



空力チューンで実燃費30km/Lを超えろ!







なぜ「フェンダートリム」が必要なのか

出典:ムーンクラフト



純正のフェンダーアーチはクリアランスが大きい

純正のフェンダーアーチは雪が降ったときチェーンを装着することを考えて、タイヤよりも大きめに設計されていることが多い。



そのため、フロントフェンダー周辺に流れてくる空気がフロントのタイヤハウス内に潜り込んでくる可能性がある。



フロントタイヤに空気がぶち当たる

純正状態ではタイヤがフェンダー側面よりも内側に結構入るようなタイヤ・ホイールの組み合わせになっている。



そのため純正のタイヤ・ホイールセットであれば特に問題ではない。



問題なのは「社外ホイール」に交換したような場合である。



ほとんどの人は社外ホイールにする際、インチアップを行う。インチアップとは、ホイールのインチを大きくすることである。例えば17インチ→18インチなど。



憧れの鍛造ホイールRAYS「CE28SL」でS2000を18インチ化せよ!



私が乗っているMH23S型ワゴンRの純正ホイールは13インチの鉄チンホイール+ホイールカバーである。



しかし私のワゴンRは14インチにインチアップされ、ホイールが純正よりも外側にオフセットされるような社外ホイールに交換されていた。



つまり、純正では気にしなくても問題なかったことが社外ホイールに交換されていたことで発生したということである。



鉄チンホイール+ディスクホイール状ホイールカバーで、空気抵抗を減らし燃費を上げろ!



前から見るとフロントタイヤが見えるのは×

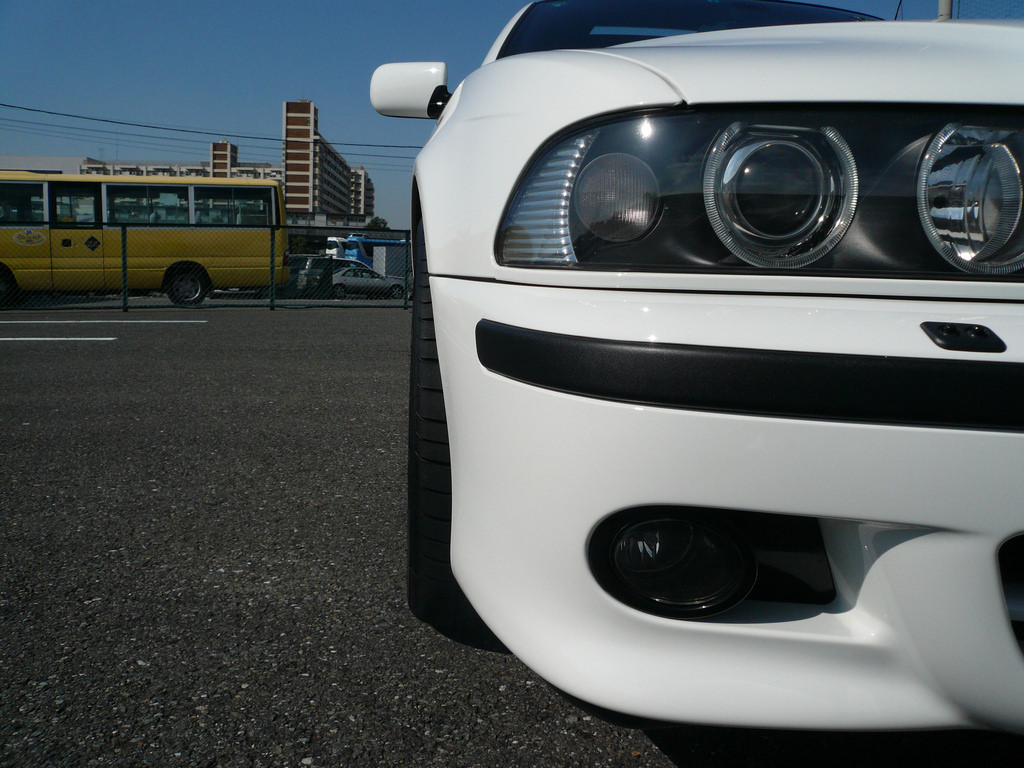

出典:BMW



フロントタイヤに風を当てたくない

ワゴンRの写真を撮り忘れてしまったので、同じような状態の車の画像で代用する。



実際私のワゴンRもハミタイはしていなかったが、上の画像と同じようにフロントタイヤが正面から見える状態であった。



これは空力的にはマイナスである。



なぜならば、高速で回転するフロントタイヤに走行風がぶち当たってしまうからである。



空力チューン第2弾!エコカー必須装備の「フロントストレーキ」装着で超えろ30km/L!



タイヤ剥き出しに近い状態

F1は空力的に優れていると思われているが、実はそうでもないのである。



確かにF1のダウンフォースは半端じゃない。ダウンフォースが強烈に発生するため、理論上は上下逆さまで走ることが可能なくらいダウンフォースに関しては優れている。



ダウンフォースが発生する原理や仕組みは市販車とF1で変わらない理由



しかし、空気抵抗という面で考えるとF1はハッキリ言って最悪である。



なぜかというとタイヤが剥き出しになっているからである。



高速回転するタイヤの空気抵抗は半端ではない。



実際、超高速で走行しているF1のアクセルをOFFにすると、なんと1Gものブレーキが掛かると言われている。



1Gは市販車でフルブレーキしたときにかろうじて出せる減速度である。



それくらい強烈なブレーキがアクセルOFFによって引き起こされる。



それほどF1は空気抵抗の大きい車なのである。



つまり車体正面からフロントタイヤが拝めるということは前述のF1の剥き出しのタイヤに近い状態であるといえるのである。



空気抵抗を減らすためにやるべきこと



フェンダートリムは風除けになる

自作フェンダートリム装着



フロントタイヤに当たる風を受け流す

プチF1状態になっていたフロントタイヤに自作フェンダートリムを装着することによって、フロントタイヤに当たる走行風を当たらないように受け流すことが燃費向上のカギであると考えた。



これはストレーキと同じ考え方である。



フロントタイヤ前にフェンダートリムを装着することで、ストレーキと同じようにタイヤに当たる風を減らすのが目的である。



空力チューン第2弾!エコカー必須装備の「フロントストレーキ」装着で超えろ30km/L!



アルミ複合板を手曲げ加工で現物合わせ

いきなり装着の写真で申し訳ないが、夢中でフェンダートリムを現物合わせをしていたため途中経過を取り忘れてしまった。



アルミ複合板は空力チューン第9弾のリアスパッツ作製で残ったものを使用した。



手順としては、

@フェンダーに当てがいながらアルミ複合板をカット

A手曲げ加工&ハンマーで板金

B両面テープで固定

の3工程である。



取り付けは、フェンダートリムとボディが触れる部分すべてに3Mの強力な両面テープで固定した。



ド素人の完全ワンオフ品であるため、左右のサイズが違うのは当たり前のイマイチ商品である。(笑)



「GUNMA-17」の手を借りて、チタンマフラーのクラックをTIG溶接で修理せよ!



自作フェンダートリム装着で、燃費もバッチリUP!

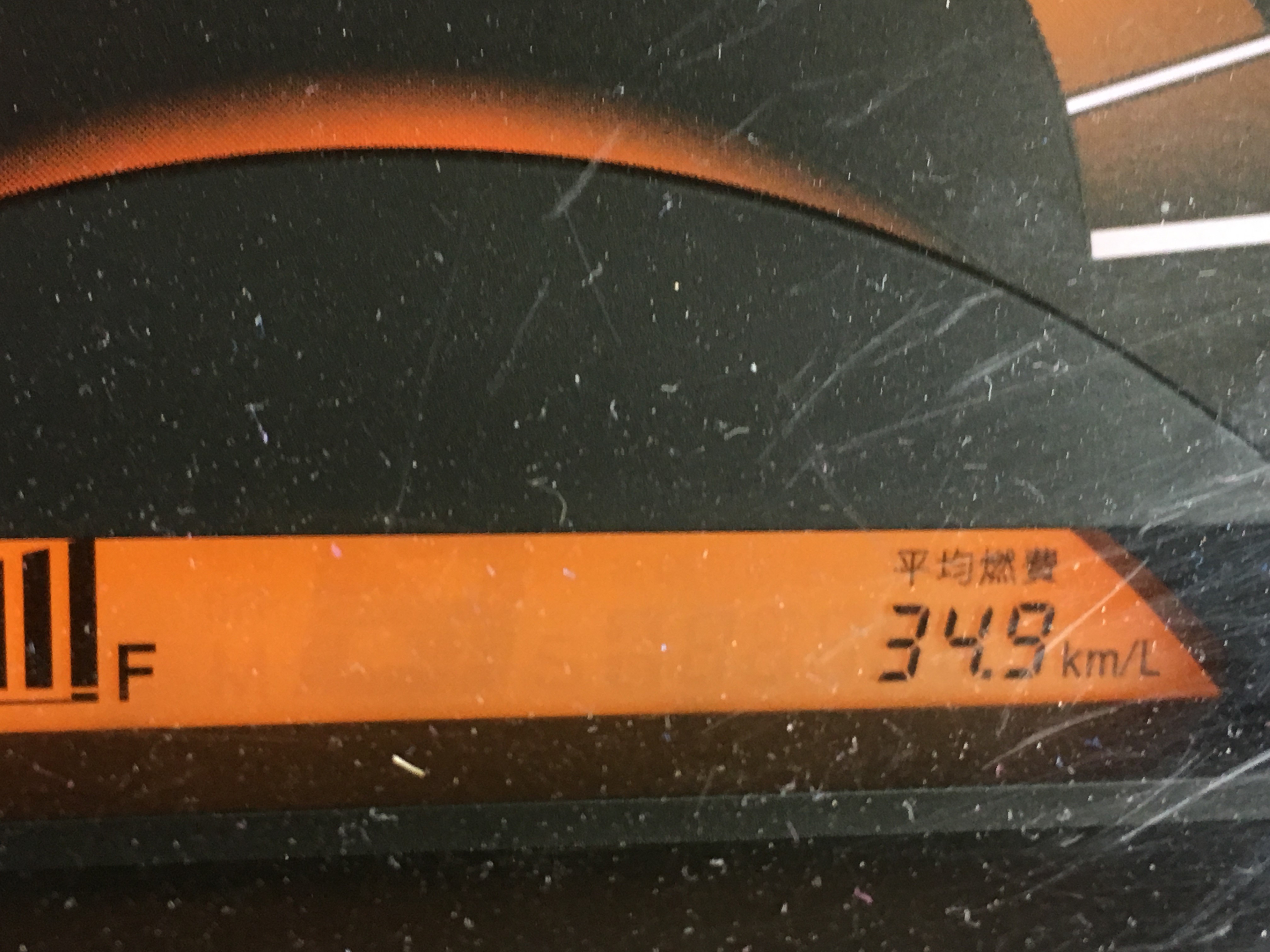

34.2km/Lを超える34.9km/Lをマーク!



自作フェンダートリムによって、燃費UP!

自作フェンダートリム装着によってまたしても燃費を上げることに成功した。



なんと34.9km/Lをマークしたのである。自作フェンダートリム装着後に走らせてみると、一般道でも違いを体感することができた。



60km/hあたりから車体がいつもより簡単に進む感じがしたのである。



車体の不安定感も減っていたことからタイヤ剥き出しによる空力的な悪影響を取り除くことができたと考えられる。
